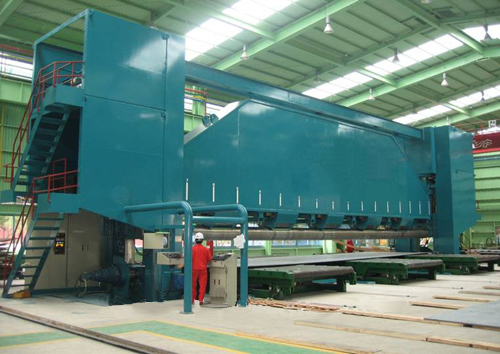

大型船用液壓對稱卷板機
船用三輥對稱式卷板機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞桿而獲得，為液壓傳動；
通過特殊設計減速機分別帶動全滾動軸承的兩下輥作旋轉運動，為卷制板材提供扭矩；
在下輥下部設有多組托輥，以提高下輥的剛度，并可進行垂直調節；
在上輥的上部設有剛性大梁，在大梁與上輥之間設有多組托輥，以提高上輥的剛度；
適用于超寬圓弧形零件的卷制。
船用三輥對稱式卷板機關鍵技術及創新點：
全密閉設計，防止灰塵進入；
船用三輥對稱式卷板機一改國產三輥 卷板機到處漏油的現象，整體外觀達到國外水平。
維護保養方便，效率高，壽命長，環保效果好。
1.全鋼焊接結構，設備剛性強，并采用計算機有限元計算分析法進行優化設計計算；
2.軸輥兩端全部采用可調心球軸承；
3.軸輥由中碳鋼經鍛造及調質處理后進行精加工；
4.卷板機兩下輥有支承輥；提高卷制工件精度及機器整體性能。
5.采用電氣集中控制，操作簡單、方便；
6.控制臺采用人性華設計，操作簡便方便；
7.集中潤滑系統。
| 規格型號 |
最大厚度 |
最大寬度 |
屈服極限(MPa) |
卷板速度
(m/min) |
滿載最小半徑 |
上輥直徑 |
下輥直徑 |
上托輥直徑 |
下托輥直徑 |
下輥中心距 |
主電機功率(Kw) |
液壓電機功率(Kw) |
| W11-20×8000 |
20 |
8000 |
245 |
4 |
5000 |
380 |
320 |
380 |
320 |
470 |
75 |
30 |
| W11-25×10000 |
25 |
10000 |
235 |
4 |
6000 |
500 |
360 |
380 |
360 |
540 |
75 |
30 |
| W11-20×10000 |
30 |
10000 |
235 |
4 |
8000 |
600 |
380 |
400 |
400 |
600 |
110 |
45 |
| W11-25×12000 |
35 |
12000 |
235 |
4 |
10000 |
650 |
420 |
420 |
400 |
700 |
130 |
45 |
